  • Branchement compte tour d'origine

    Bonjour à tous,

    J'ai acquis depuis peu une Datsun 260Z coursifiée avec un compte tour VDO. J'ai remis le compte tour d'origine. Les clignotants fonctionnent bien, l'éclairage aussi. Par contre, le compte tour indique en permanence 8000 trs/min... J'ai vérifié les branchements, j'ai un fil vert qui est raccordé à la bobine et 2 fils verts et blancs raccordés je ne sais pas trop où... Pouvez-vous me dire comment raccorder ce compte tour ?
    Je vous joints quelques photos.

    Merci part avance
    Cliquez sur l'image pour la voir en taille réelle

Nom : 		COMPTE TOUR 1.jpg
Affichages :	53
Taille :		18,0 Ko
ID : 			315171Cliquez sur l'image pour la voir en taille réelle

Nom : 		COMPTE TOUR 2.jpg
Affichages :	39
Taille :		25,6 Ko
ID : 			315172

  • #2
    Bonjour et bienvenue,

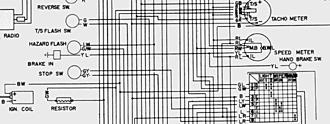

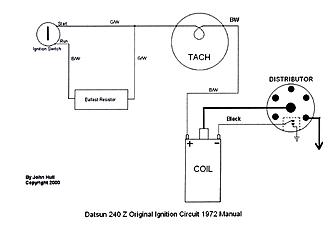

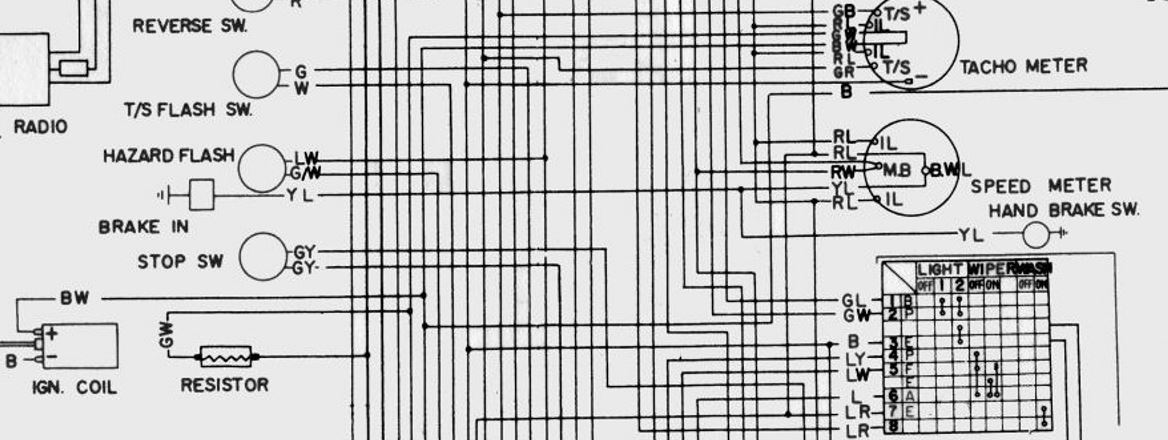

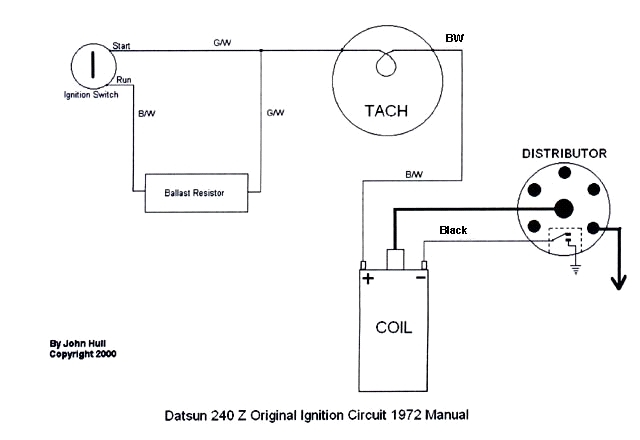

    Le noir = Ground, le vert = +12 , l'enroulement vert-blanc en série entre le +12 et le + bobine (voir schéma)
    Cliquez sur l'image pour la voir en taille réelle

Nom : 		Compte tour 2.jpg
Affichages :	39
Taille :		48,4 Ko
ID : 			315183Cliquez sur l'image pour la voir en taille réelle

Nom : 		Compte tour.JPG
Affichages :	39
Taille :		93,4 Ko
ID : 			315184
