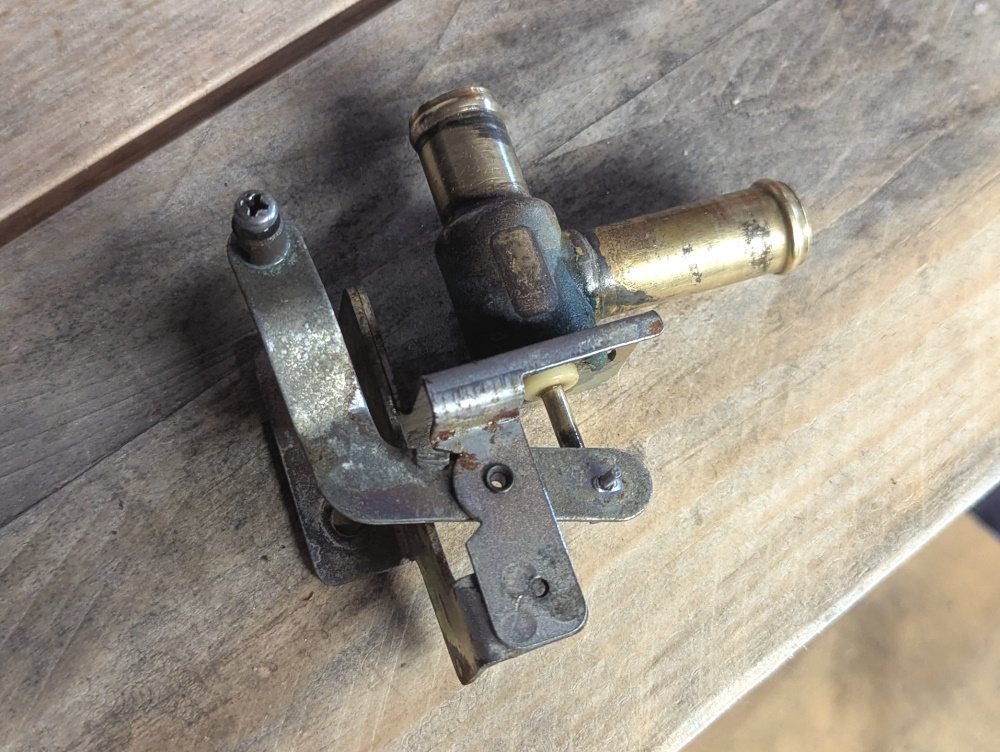

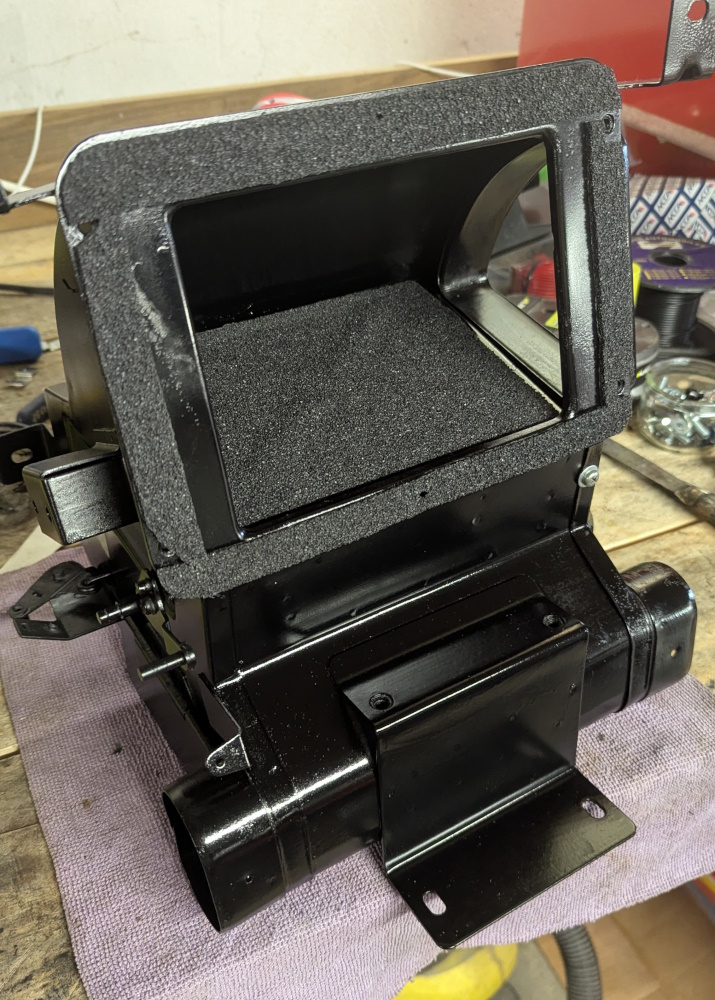

Ma 240Z, Never Ending Project, Episode 2

[Sly'Z']

Je suis également dans la réfection du faisceau électrique (arrière pour l'instant : feu, HP, Antenne, pompe, plafonnier ...), et c'est là qu'on voit que dans les 50ans de vie d'une auto il s'en passe des interventions sur les faisceaux (fils coupés, repiquage, changement couleur câble ...) . Courage

[Triangulé]

a l'époque oui, avec les accessoires rajoutés ou les options, sans compté les pannes reparés en repassant des câbles en parallèle !

[A2Z]

Les spaghettis ... pas seulement une spécialité italienne !

[Lazeum]

Je deviens spécialiste des spaghettis à la sauce cambouis et résine gluante!

[Lazeum]

Je reprends (encore!) le sujet de l'élec de la voiture.

Les clignos, ça fonctionne - tout va bien de ce coté.
Les feux, ils fonctionnent mais j'ai 9v sur les codes, 5v sur les pleins phares. Donc il y a encore un couac.

J'ai suspecté un soucis dans le commutateur dans le comodo mais après un n-ième démontage: ras, il va bien.
En regardant les masses, celle qui va du comodo de droite à celui de gauche passe à 0.3v dès qu'on active les feux: Pas normal.

J'ai donc repris les schémas du véhicule à partir des feux avant.
- Il y a un fil rouge qui part du comodo de droite qui alimente en +12v les ampoules en direct (via le fil blanc/rouge qui vient du fusible link). A partir de la boite à fusibles, il devient rouge pour le feu droite et rouge/jaune pour le feu de gauche.
- Des feux partent 2 fils de chaque coté: un rouge/blanc et un noir/rouge. Ces 2 fils vont directement au comodo de gauche sur le commutateur de phare. ça connecte tantôt les codes ou les pleins phares à la masse.

Donc en débranchant le comodo de gauche (ou simplement sur fil de masse noire qui connecte les 2 comodos), les feux devraient s'éteindre. Dans mon cas, ils restent allumés
Il y a donc une masse quelque part sur les fils rouge/blanc et noir/rouge.

Les codes s'allument franchement, les pleins phares très timidement. Je suis bon pour reprendre (encore!) le faisceau. Je ne l'ai pas encore ré-emballé, ça devrait aller plus vite.

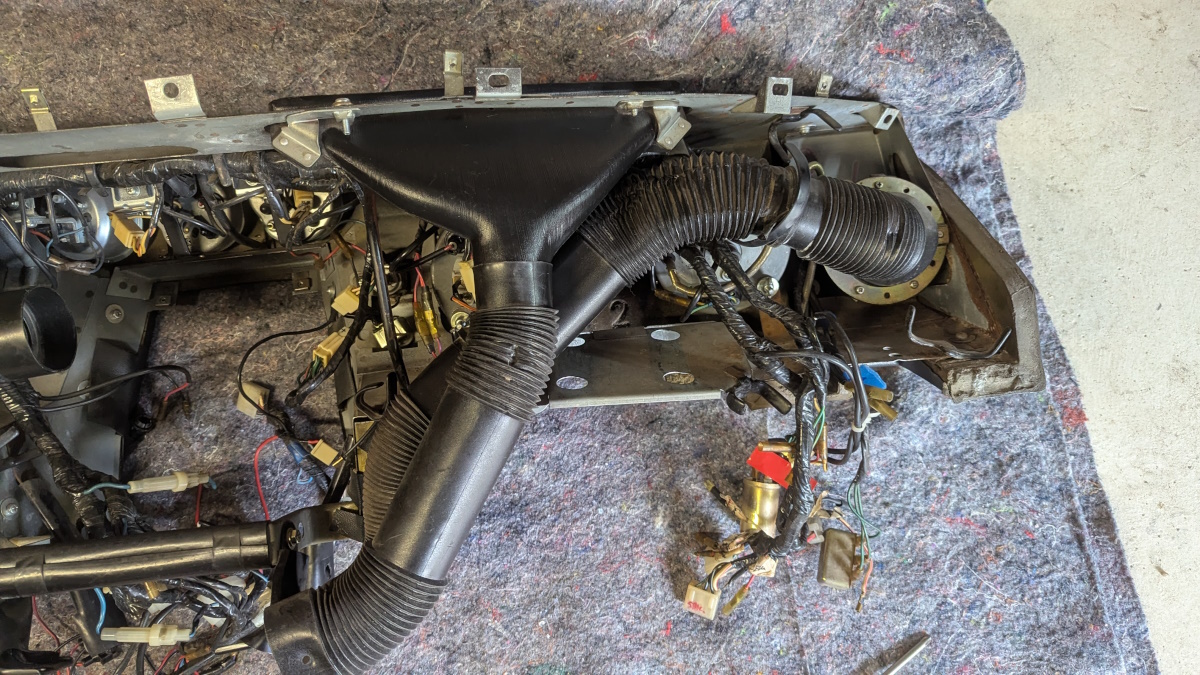

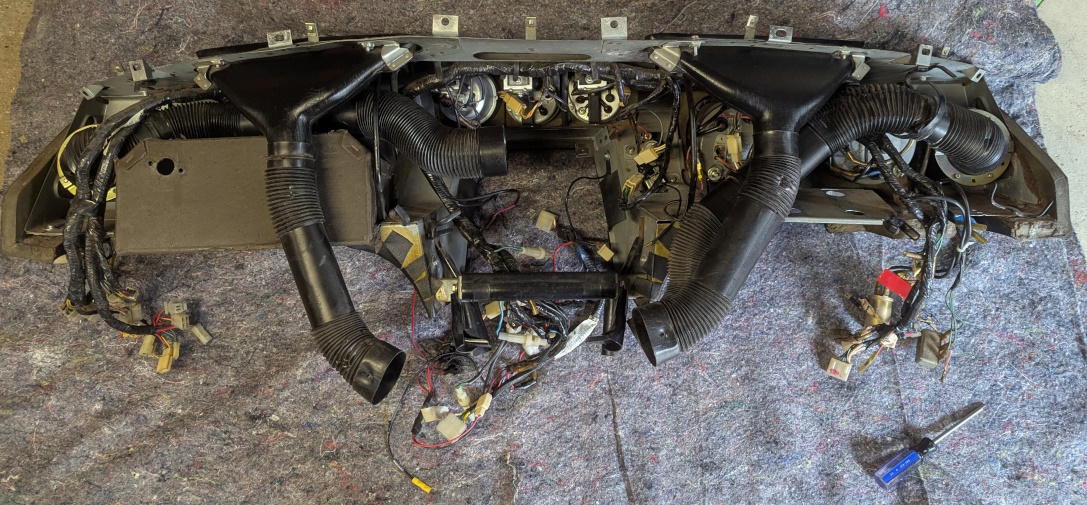

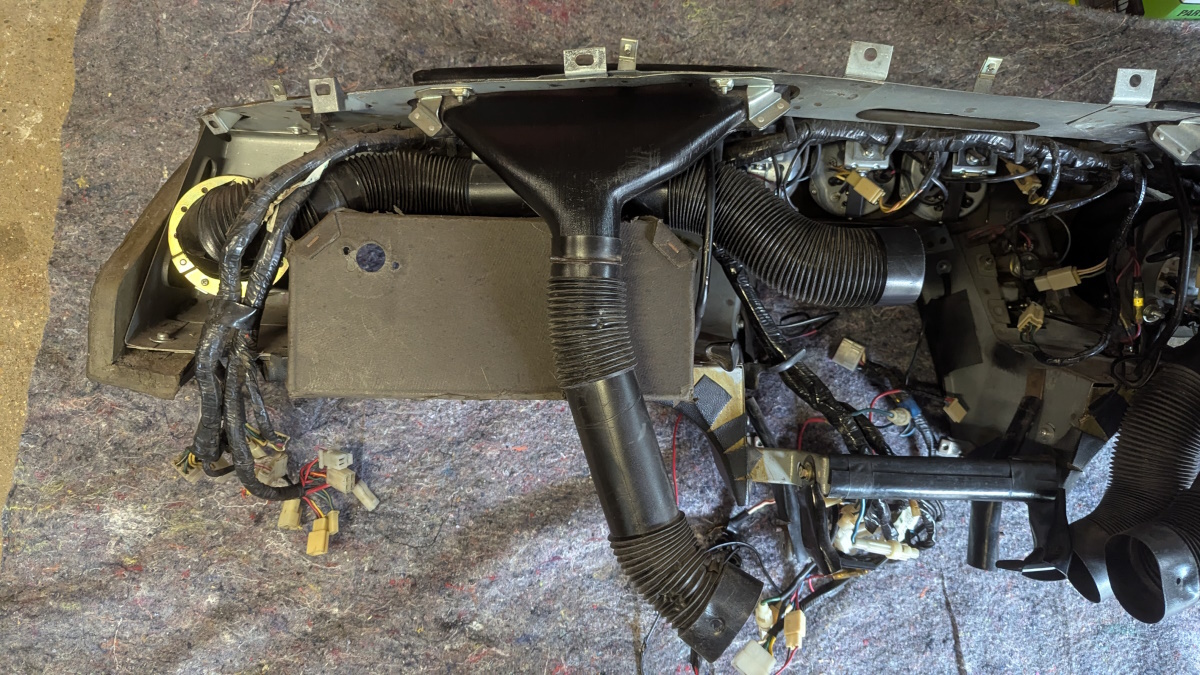

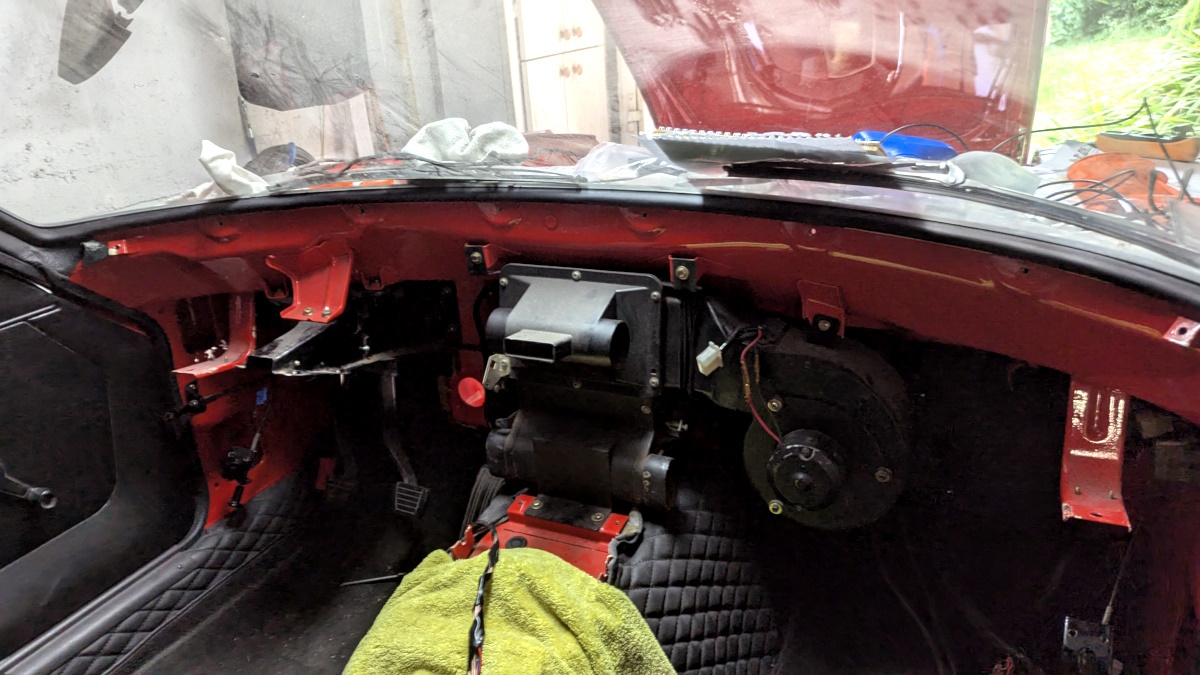

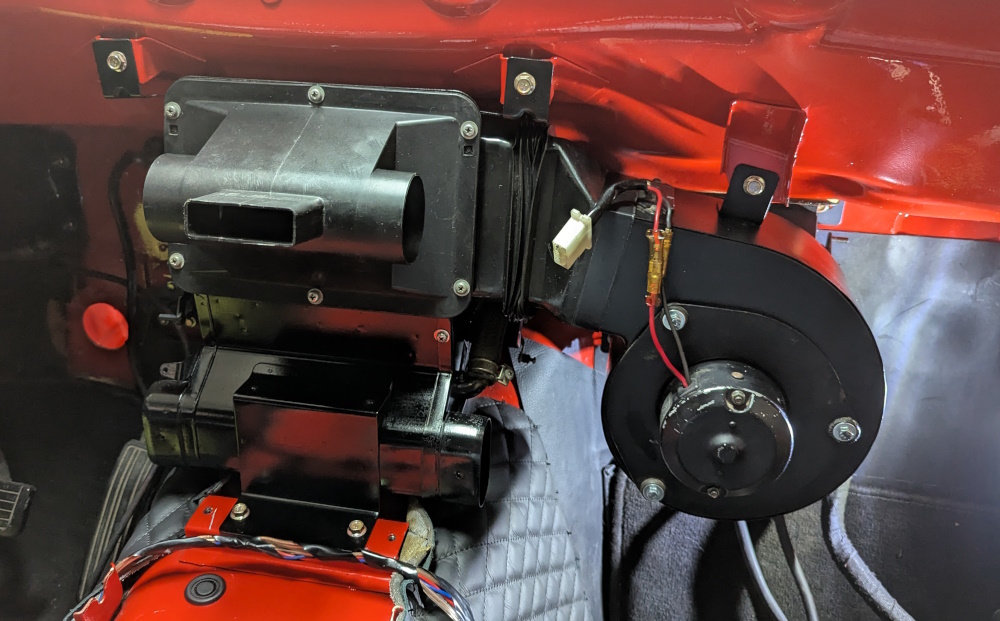

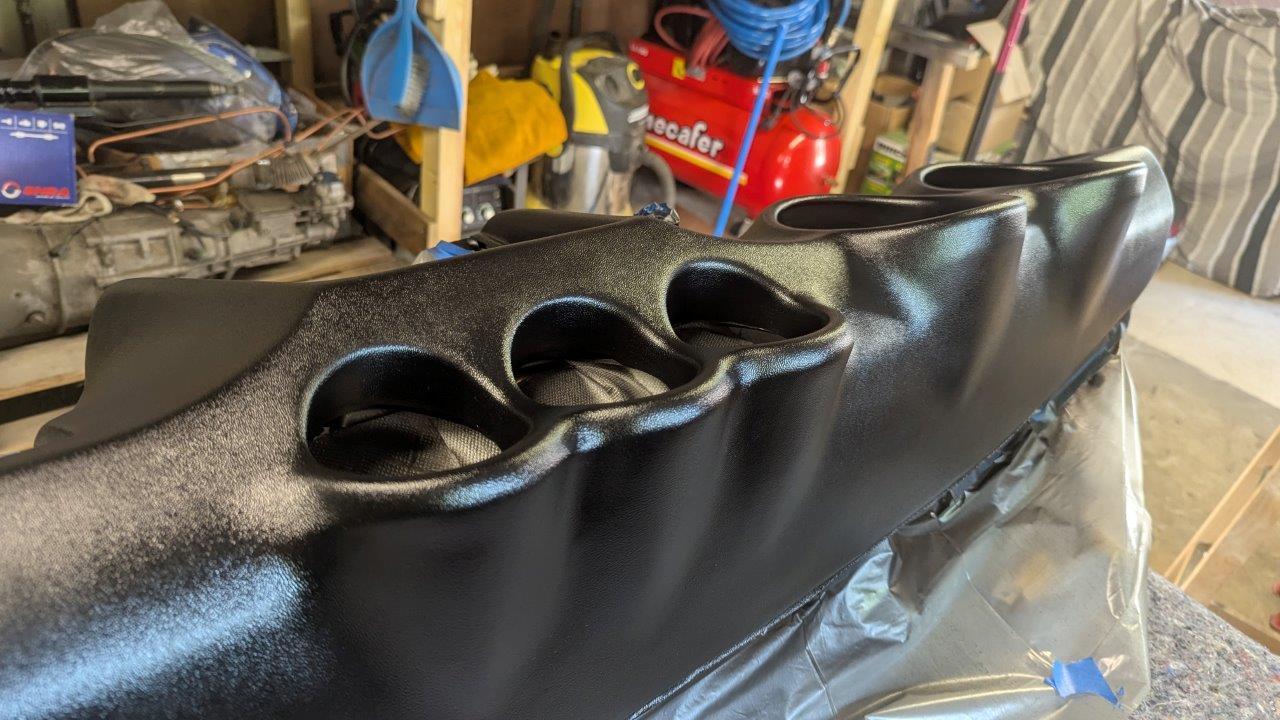

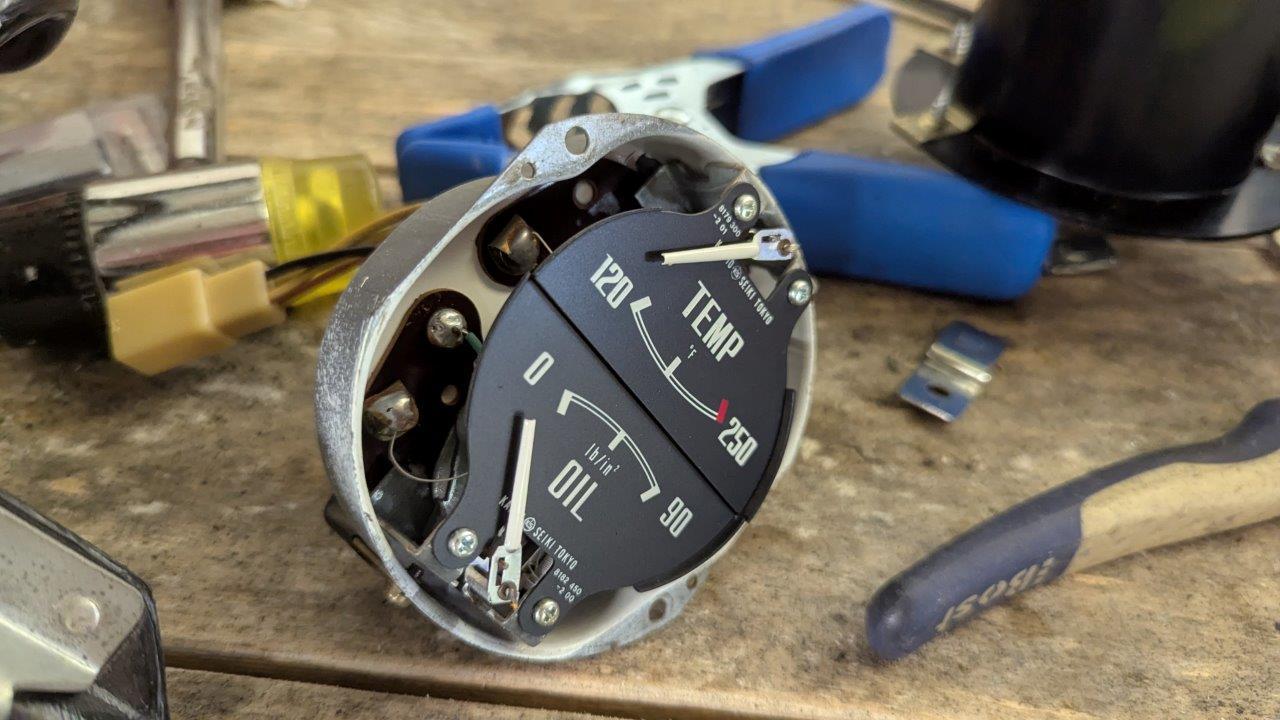

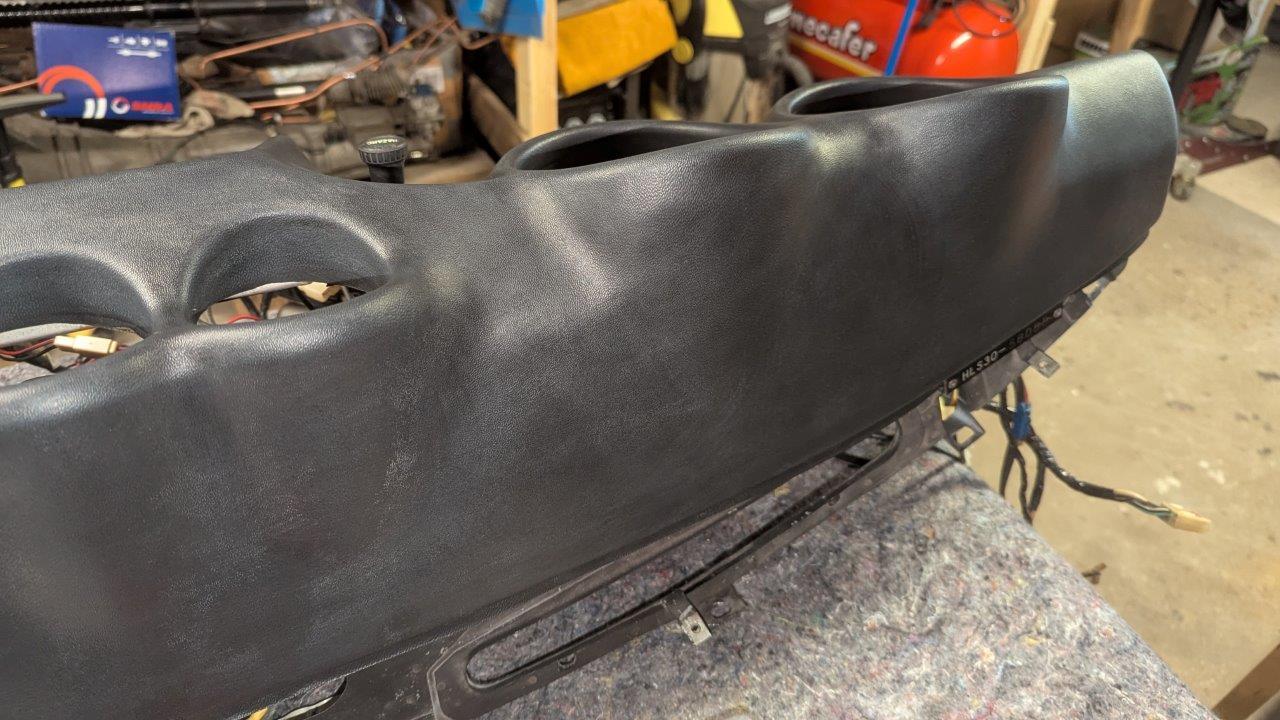

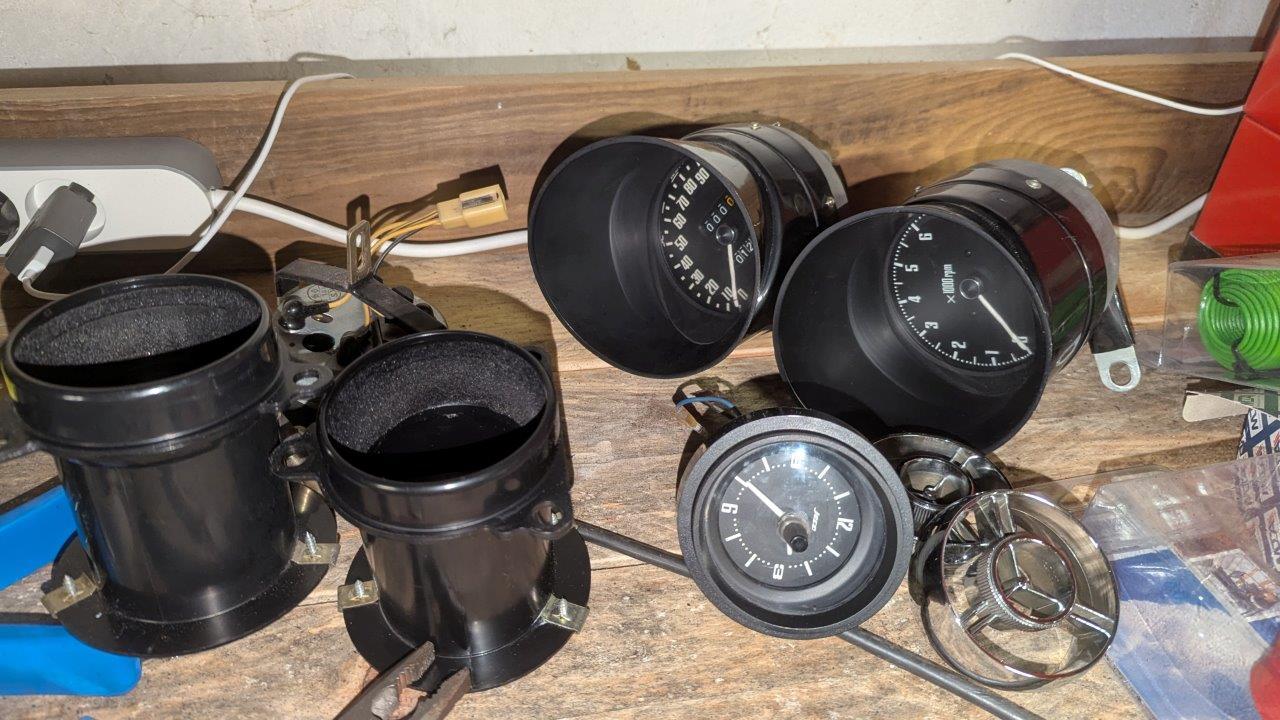

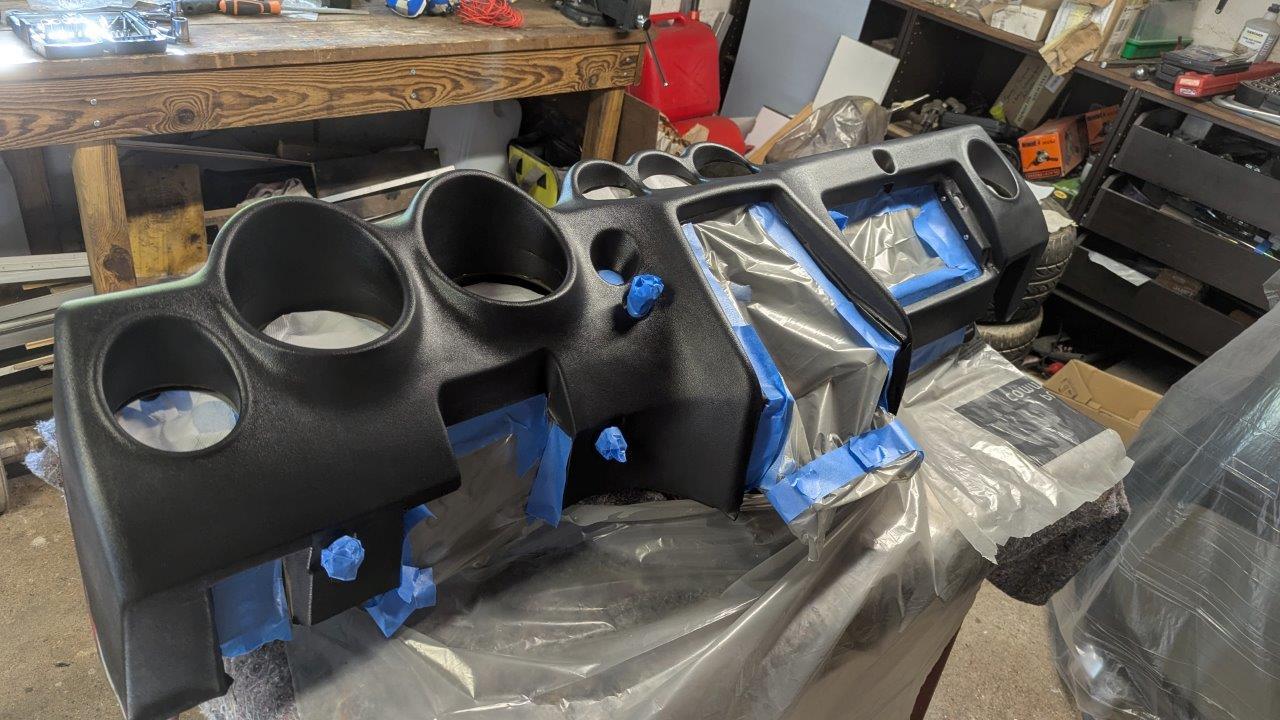

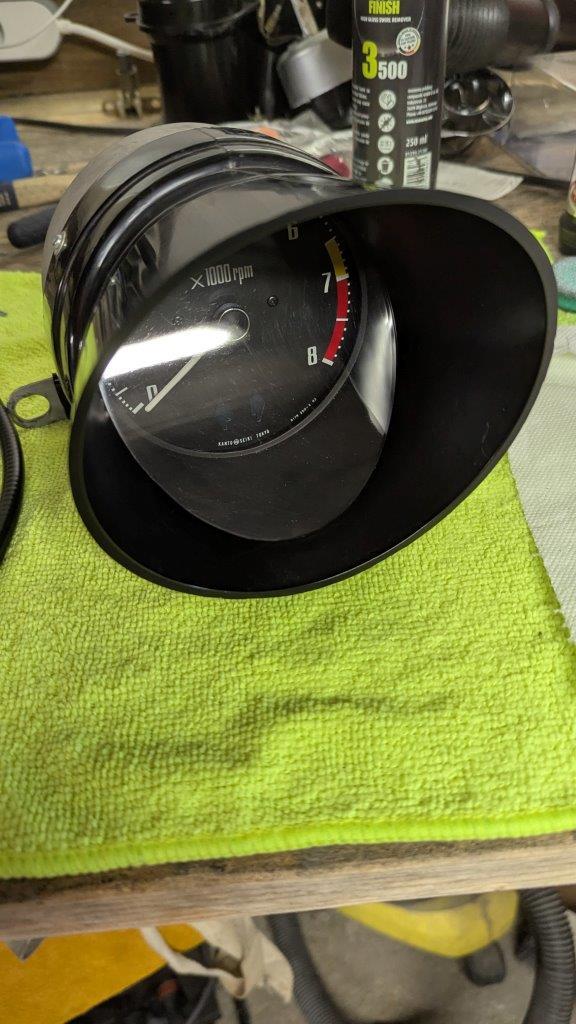

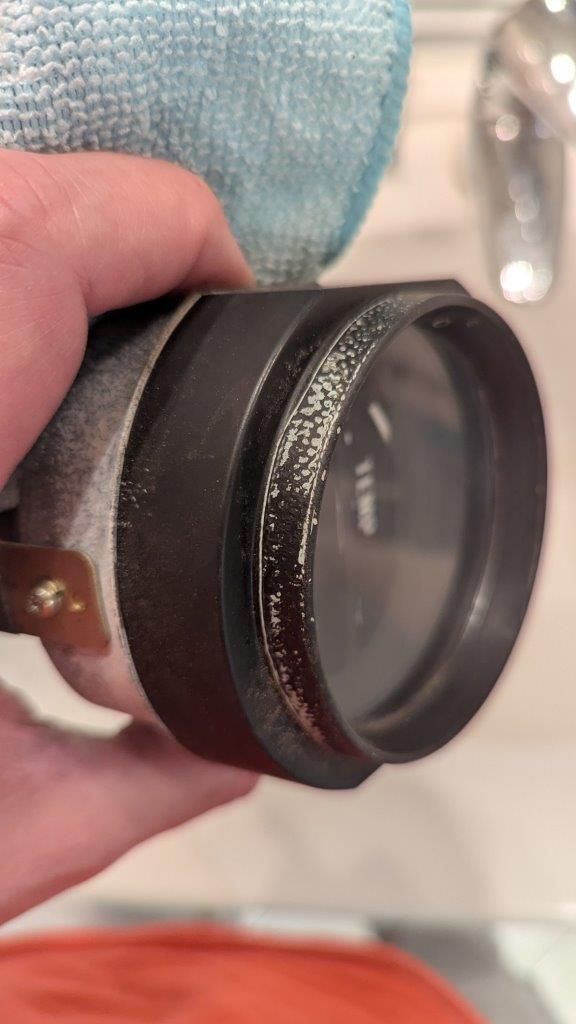

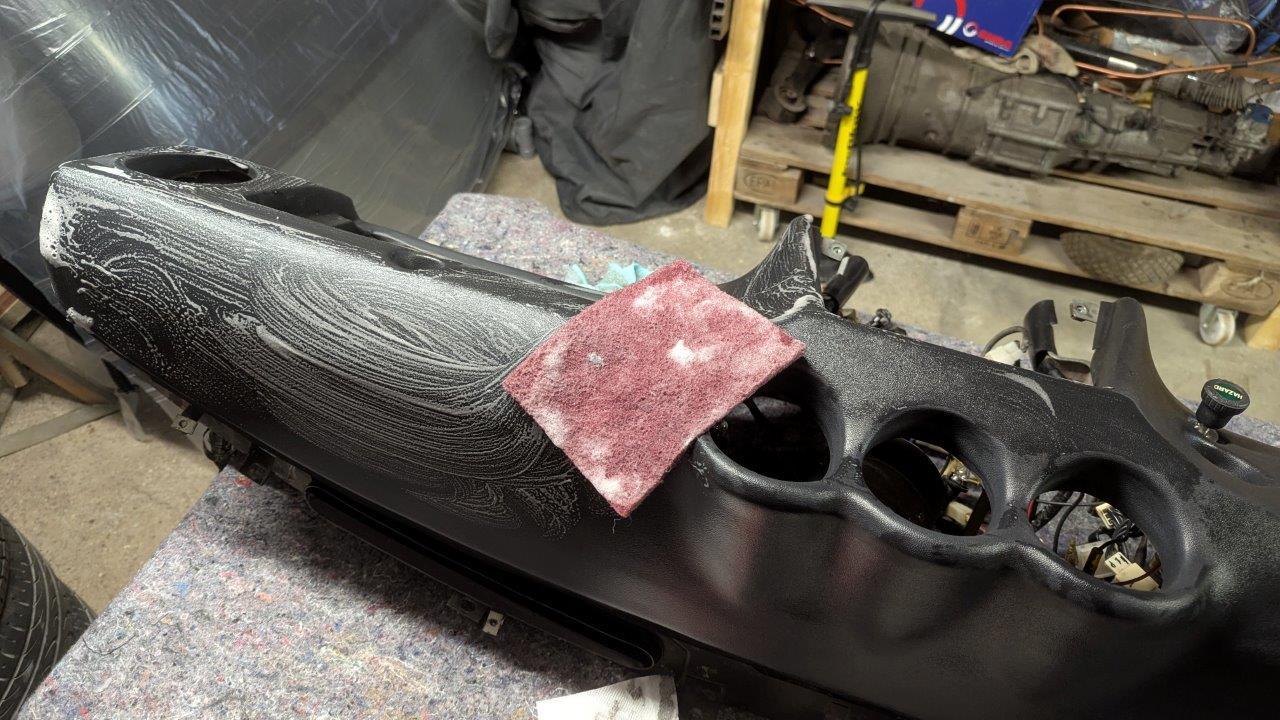

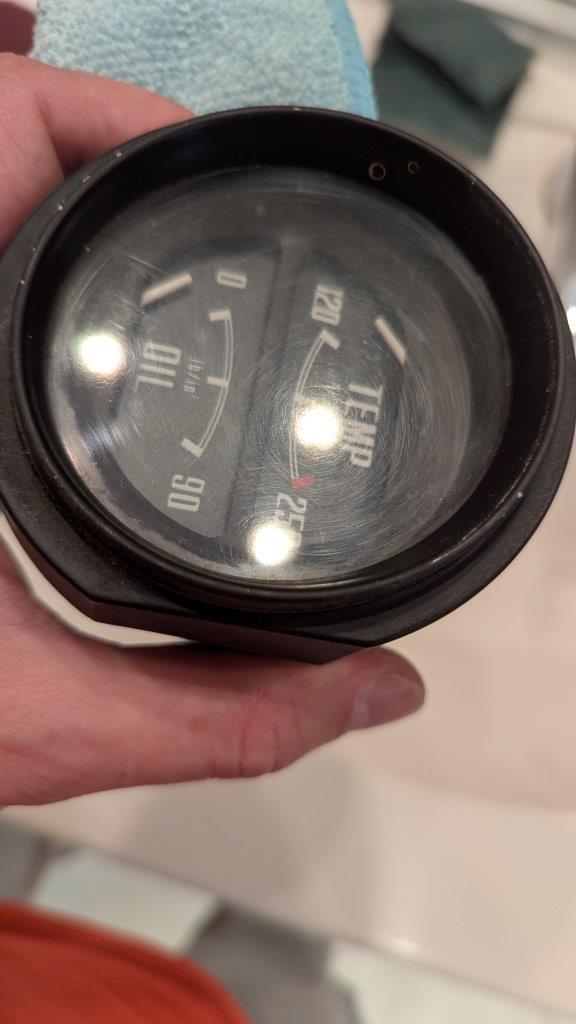

Je vais commencer par débrancher le faisceau sous le tableau de bord.... et prier pour ne pas que le soucis proviennent du faisceau dans le tableau de bord mais de celui avant déjà martyrisé la restaurateur.

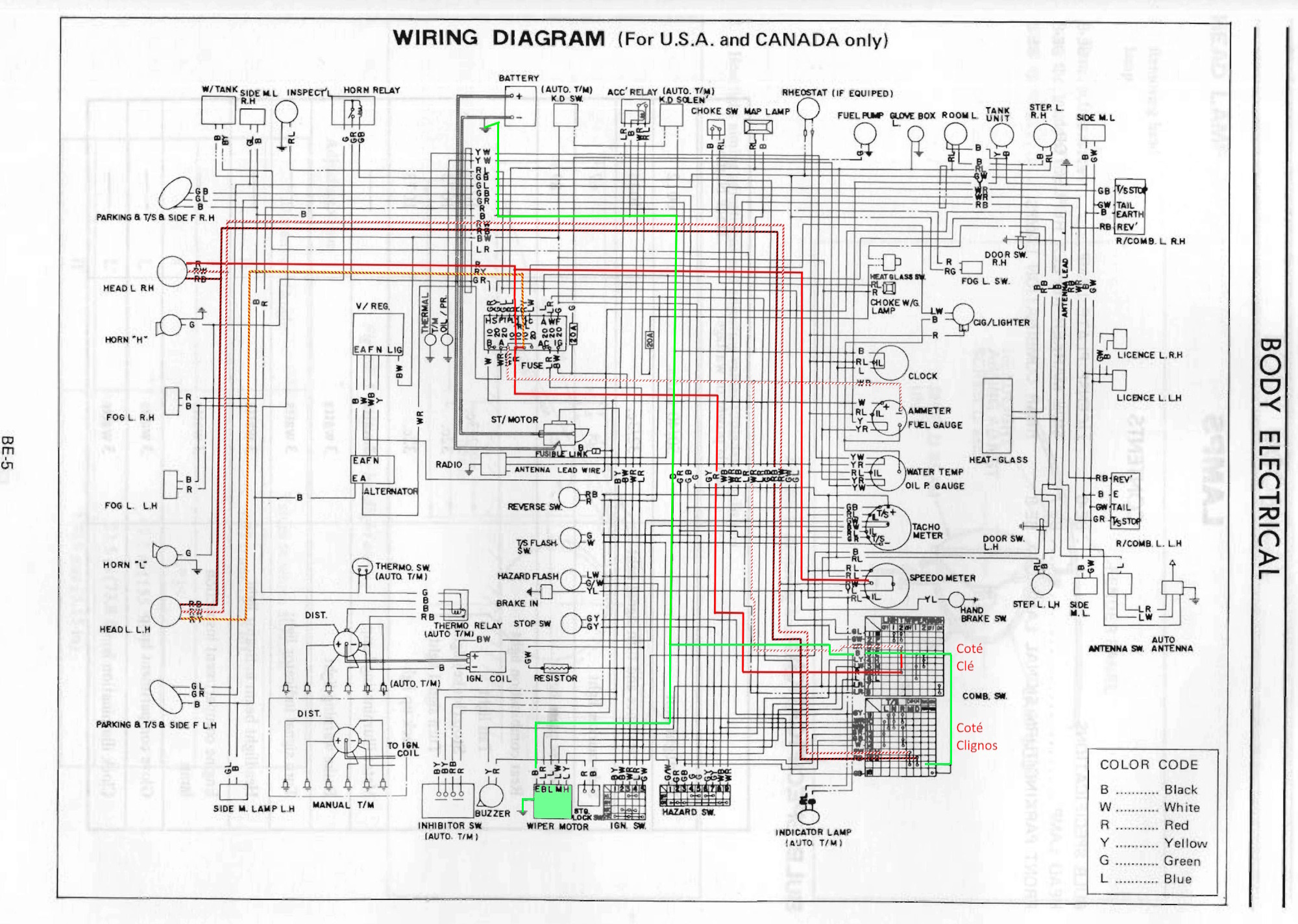

Je pose le schéma, on peut zoomer dessus si besoin.
